Comment mesurer un roulement à billes usé sans référence lisible ?

Le roulement démonté repose sur l’établi, parfaitement nettoyé. Mais la gravure du fabricant, effacée par des années de service, ne révèle aucune référence exploitable. Cette situation bloque chaque jour des techniciens de maintenance confrontés à une machine à l’arrêt et à l’urgence de commander la bonne pièce du premier coup. Mesurer correctement un roulement à billes dont la référence est devenue illisible représente non seulement une solution fiable, mais une compétence technique accessible à condition de suivre une méthode rigoureuse.

L’identification repose sur trois piliers complémentaires : le relevé dimensionnel précis des trois mesures critiques (diamètre intérieur ou alésage, diamètre extérieur, largeur), l’observation des caractéristiques visuelles (type d’étanchéité, matériau de la cage, indices de série), et l’arbitrage final entre remplacement strictement identique ou amélioration ciblée selon l’environnement d’utilisation. Cette approche méthodique permet de retrouver l’autonomie opérationnelle sans dépendre systématiquement d’un prestataire externe, tout en identifiant clairement les moments où une validation spécialisée devient nécessaire.

Pourquoi les références disparaissent sur les roulements en service

La disparition progressive ou totale de la référence gravée sur un roulement représente un phénomène courant en maintenance industrielle, particulièrement dans les environnements de production exigeants. L’usure mécanique par frottement répété, l’accumulation de graisse mélangée à des projections de poussières ou de produits, la corrosion accélérée par l’humidité et les variations de température contribuent toutes à effacer progressivement les marquages d’origine. Dans les secteurs agroalimentaire, chimique ou pour les équipements installés en extérieur, ces phénomènes s’intensifient considérablement.

L’enjeu de l’identification précise dépasse largement la simple commande d’une pièce. Une erreur dimensionnelle, même minime, peut rendre le roulement commandé totalement inutilisable : un logement prévu pour un diamètre extérieur de 40 mm ne peut accueillir un roulement de 47 mm, quelle que soit la similitude d’alésage. Cette inadéquation entraîne un double coût : l’immobilisation prolongée de la machine impactant directement les objectifs de production, et les frais de transport pour retour et nouvelle commande. Dans un contexte de PME industrielle où chaque heure d’arrêt compte, la rigueur méthodologique devient un impératif économique autant que technique.

Face à cette contrainte, trois approches complémentaires permettent de sécuriser l’identification : la mesure dimensionnelle rigoureuse des trois cotes normalisées (approche obligatoire), l’observation visuelle des caractéristiques fonctionnelles visibles (approche recommandée pour affiner le choix), et la validation finale auprès d’un fournisseur spécialisé lorsque des paramètres invisibles (classe de jeu radial, tolérances particulières) peuvent conditionner le bon fonctionnement. Cette progression méthodique structure l’ensemble de la démarche d’identification.

Quelles sont les trois dimensions à mesurer obligatoirement ?

L’identification normalisée d’un roulement à billes repose sur trois dimensions fondamentales que tout technicien doit mesurer avec précision : le diamètre intérieur ou alésage (dimension de l’arbre sur lequel le roulement est monté), le diamètre extérieur (dimension du logement dans lequel la bague extérieure s’insère), et la largeur ou épaisseur axiale du roulement complet. Ces trois mesures constituent le socle de la désignation normalisée internationale définie par la norme NF ISO 15 (édition 2017), qui fixe les dimensions d’encombrement applicables aux roulements radiaux.

La désignation ISO d’un roulement rigide à billes suit une logique de codification qu’il convient de bien comprendre pour éviter une confusion coûteuse. Un roulement désigné 6203, par exemple, possède réellement un alésage de 17 mm, un diamètre extérieur de 40 mm et une largeur de 12 mm. Le code « 03 » présent dans cette désignation ne signifie toutefois pas « 3 mm » : il s’agit d’un code multiplicateur qui, appliqué à la formule de la série 62, correspond à un alésage calculé. Cette distinction entre code de désignation et dimension réelle mesurée forme un piège fréquent que la mesure directe permet précisément d’éviter.

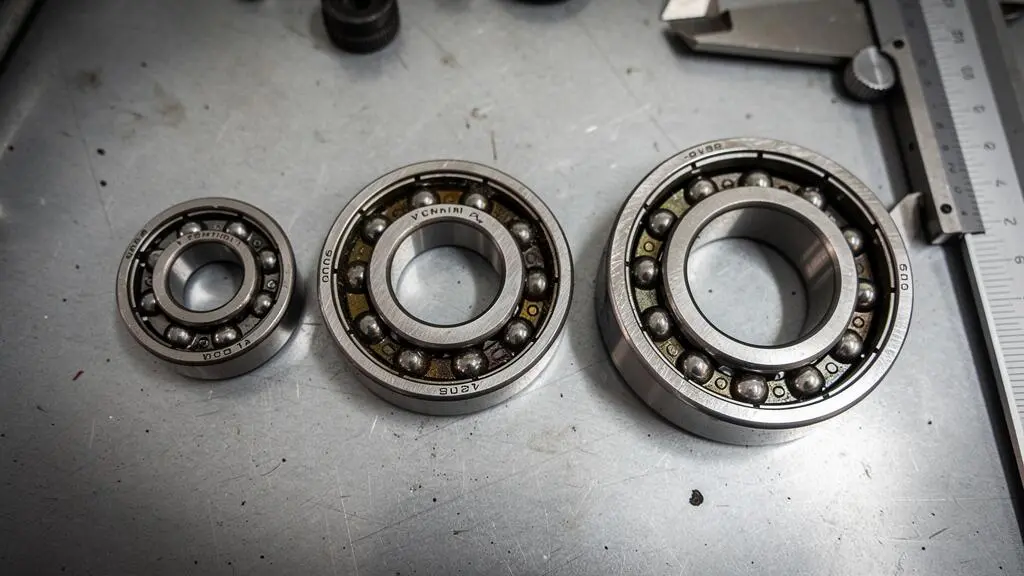

Chaque dimension remplit un rôle spécifique dans l’identification. L’alésage détermine la série de base et la compatibilité avec l’arbre existant : toute erreur à ce niveau rend le montage physiquement impossible. Le diamètre extérieur confirme la série exacte (62xx pour série légère, 63xx pour série moyenne, 64xx pour série lourde) et conditionne l’adaptation au logement usiné dans le bâti ou le palier. La largeur, souvent négligée, différencie les variantes d’une même série et détermine la capacité de charge axiale ainsi que l’encombrement disponible dans le montage.

Le cas archétypal illustrant l’importance de mesurer les trois dimensions concerne la confusion entre un roulement 6203 et un roulement 6303. Ces deux modèles partagent rigoureusement le même alésage de 17 mm, ce qui les rend interchangeables du point de vue du montage sur arbre. Leur diamètre extérieur diffère toutefois radicalement : 40 mm pour le 6203 contre 47 mm pour le 6303, soit 7 mm d’écart rendant les logements totalement incompatibles. Leur largeur varie également : 12 mm pour le 6203 contre 14 mm pour le 6303. Un technicien mesurant uniquement l’alésage commande le mauvais modèle dans un cas sur deux, prolongeant ainsi l’arrêt de production de plusieurs jours.

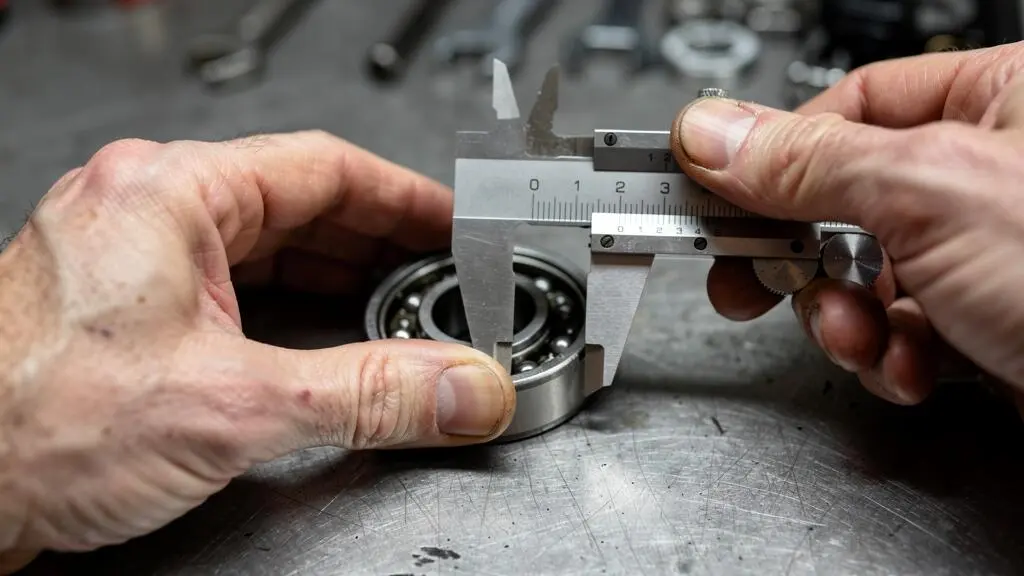

Les points de mesure précis pour chaque dimension conditionnent directement la fiabilité du résultat. L’alésage se mesure perpendiculairement à l’axe du roulement, en plusieurs points (minimum trois mesures à 120°) pour détecter une éventuelle ovalisation résultant d’un serrage excessif passé. Le diamètre extérieur se mesure sur la bague extérieure parfaitement nettoyée, en vérifiant l’absence de bavure ou de déformation locale. La largeur se mesure hors tout, en excluant d’éventuels flasques d’étanchéité qui ne font pas partie de la cote normalisée mais constituent une caractéristique fonctionnelle distincte.

Outillage et méthode de mesure pour éviter les erreurs

Le choix de l’outillage de mesure conditionne directement la précision du relevé dimensionnel et, par conséquent, la fiabilité de l’identification finale. Un pied à coulisse standard d’atelier industriel offre généralement une précision de lecture de ±0,02 mm, selon les données d’un distributeur spécialisé en métrologie. Cette précision s’avère suffisante pour mesurer le diamètre extérieur et la largeur de la plupart des roulements courants. Pour l’alésage, notamment sur les roulements de petites dimensions (inférieurs à 20 mm) ou lorsqu’une vérification critique s’impose, l’utilisation d’un palmer (micromètre) devient recommandée : sa précision atteint ±0,01 mm, divisant par deux l’incertitude de mesure.

La fiabilité de toute mesure dimensionnelle dépend toutefois moins de l’outil utilisé que de la rigueur de la procédure appliquée. Une méthode structurée en étapes séquentielles élimine les principales sources d’erreur terrain.

Les tolérances acceptables pour une identification fiable dépendent de la proximité entre séries normalisées. Une incertitude de ±0,1 mm sur l’alésage et le diamètre extérieur permet généralement d’identifier sans ambiguïté la série concernée dans les tableaux de correspondance. Au-delà de ±0,2 mm, des confusions deviennent possibles entre séries proches. Lorsque l’écart atteint ou dépasse ±0,5 mm, deux hypothèses doivent être envisagées : soit le roulement présente une déformation significative (ovalisation, écrasement), soit l’outillage de mesure nécessite un étalonnage, soit une validation par un fournisseur spécialisé devient indispensable pour sécuriser la commande.

Plusieurs pièges opérationnels compromettent régulièrement la fiabilité des mesures terrain. Un encrassement résiduel, même léger, ajoute systématiquement quelques dixièmes de millimètre à toutes les dimensions. La mesure d’un roulement encore chaud amplifie artificiellement les cotes par dilatation thermique (le coefficient de dilatation de l’acier étant d’environ 11 à 12 × 10⁻⁶ par °C). Une ovalisation résultant d’un serrage excessif lors du montage initial se détecte uniquement par des mesures croisées en plusieurs points. Enfin, l’utilisation d’un outillage usé ou mal étalonné introduit une erreur systématique difficile à détecter sans point de comparaison : vérifier régulièrement la précision du pied à coulisse sur une cale étalon relève des bonnes pratiques de maintenance de l’instrumentation.

Comment identifier le type de roulement au-delà des dimensions ?

Les trois dimensions normalisées permettent d’identifier la série et la taille du roulement, mais ne suffisent pas toujours à déterminer l’ensemble des caractéristiques fonctionnelles nécessaires pour commander le remplaçant strictement adapté. Deux roulements partageant les mêmes cotes d, D et B peuvent différer significativement par leur type de cage, leur niveau d’étanchéité, leur matériau ou leur classe de jeu radial. L’observation visuelle et quelques tests simples complètent utilement la mesure dimensionnelle.

La cage (couronne de retenue des billes) se distingue aisément par son matériau et sa couleur une fois le roulement nettoyé. Une cage en acier emboutie, de couleur grise métallique, équipe les roulements d’usage standard supportant des charges normales et des vitesses modérées. Une cage en laiton ou en bronze, de couleur jaune doré caractéristique, se retrouve sur les roulements destinés aux applications à vitesses élevées ou nécessitant un fonctionnement silencieux. Une cage en polyamide, de couleur beige ou crème, s’utilise dans les environnements fortement graissés où la faible friction et la résistance chimique priment. Cette identification visuelle directe oriente vers la gamme de remplacement appropriée.

La présence et le type d’étanchéité représentent une caractéristique critique pour les environnements sales, humides ou poussiéreux. Un roulement ouvert, sans flasque de protection, laisse apparaître directement les billes et nécessite une lubrification externe continue. Un roulement équipé de flasques métalliques (suffixes Z pour une face ou ZZ pour deux faces) offre une protection contre les poussières grossières tout en permettant une relubrification périodique. Un roulement muni de joints en caoutchouc (suffixes RS ou 2RS selon le nombre de faces) assure une étanchéité renforcée et contient généralement une graisse à vie, éliminant tout entretien ultérieur. L’observation visuelle des faces latérales du roulement révèle immédiatement cette caractéristique.

Le matériau des bagues influence directement la résistance à la corrosion et la compatibilité avec certains environnements industriels. Un roulement en acier chromé standard présente une surface grise métallique brillante et répond fortement à un aimant. Un roulement en acier inoxydable, destiné aux applications agroalimentaires, chimiques ou marines, affiche une teinte grise plus mate et ne réagit pas ou faiblement à un aimant. Ce test à l’aimant, simple à réaliser en atelier avec un aimant permanent standard, représente un moyen de discrimination immédiat et fiable entre ces deux familles de matériaux sans nécessiter d’analyse métallurgique.

Certaines caractéristiques techniques restent toutefois invisibles à l’œil nu et échappent à l’observation directe. La classe de jeu radial (C2 pour jeu réduit, C3 pour jeu élargi, C4 pour jeu très élargi) conditionne le comportement du roulement sous charge et en température, mais ne se détecte que par une mesure spécialisée ou une indication du fabricant. Les traitements thermiques spécifiques, les tolérances dimensionnelles particulières (P6, P5) ou les cages renforcées pour charges exceptionnelles nécessitent une documentation technique ou une expertise fournisseur. Lorsque l’application est critique (haute vitesse, charge élevée, sécurité), qu’une ambiguïté persiste malgré les mesures, ou que l’environnement impose des contraintes extrêmes (température, vibrations, produits agressifs), le recours à une validation par un spécialiste sécurise définitivement le choix.

De la mesure à la commande : choisir le remplaçant adapté

Les mesures dimensionnelles et les observations visuelles réalisées constituent désormais un cahier d’identification complet permettant de consulter les catalogues de correspondance dimensions-références. Les fabricants majeurs (SNR, SKF, FAG, NTN) publient des tableaux normalisés structurés par alésage, diamètre extérieur et largeur. Les distributeurs spécialisés comme Dymatec Transmissions proposent également des services de recherche inversée par dimensions mesurées, facilitant l’identification rapide de la référence exacte correspondant aux cotes relevées sur le roulement démonté.

Une fois la référence identifiée, une décision stratégique s’impose : reproduire strictement à l’identique le roulement d’origine, ou profiter du remplacement pour opérer un upgrade ciblé améliorant la fiabilité ou la durée de vie sans modifier le montage existant. Cette alternative n’a rien d’évident et mérite une analyse structurée selon le contexte opérationnel.

Les upgrades courants sans modification de montage reposent sur le principe de compatibilité dimensionnelle stricte : tant que l’alésage, le diamètre extérieur et la largeur restent rigoureusement identiques, le nouveau roulement s’installe exactement dans le montage d’origine. Le passage d’une version ouverte vers une version étanche 2RS représente l’amélioration la plus fréquente, éliminant les opérations de relubrification et protégeant efficacement contre les contaminants solides ou liquides. Le remplacement d’un roulement acier standard par son équivalent inox aux mêmes cotes convient parfaitement aux environnements agroalimentaires ou chimiques où la corrosion limite la durée de vie. L’adoption d’une classe de jeu C3 en remplacement d’un jeu standard bénéficie aux applications à températures élevées, mais nécessite une validation préalable car ce paramètre invisible conditionne le fonctionnement sous contrainte thermique.

Avant de finaliser la commande, une vérification finale en trois points sécurise la décision. Contrôler la cohérence stricte entre les dimensions mesurées et la référence identifiée dans le catalogue élimine les erreurs de transcription. Vérifier la compatibilité environnementale (température de fonctionnement, vitesse de rotation prévue, type de charge) avec les spécifications techniques du roulement retenu garantit l’adéquation fonctionnelle. Confirmer la disponibilité et le délai de livraison en France permet de valider la faisabilité de l’objectif de reprise de production sous 48 heures : les séries courantes (62xx, 63xx) sont généralement livrables en 24 à 48 heures par les distributeurs spécialisés disposant de stocks nationaux.

Pour prolonger la démarche d’amélioration continue de la maintenance, la consultation de ressources complémentaires sur le montage d’un roulement sur axe permet d’optimiser les pratiques d’installation et de prévenir les défaillances prématurées liées à un montage incorrect.

Synthèse : maîtriser l’identification pour gagner en autonomie

Face à une référence effacée, la méthode présentée transforme une contrainte opérationnelle en opportunité de renforcement des compétences internes. L’autonomie acquise par la maîtrise du relevé dimensionnel et de l’analyse visuelle réduit les délais d’immobilisation machine et sécurise la commande du premier coup, même sans documentation d’origine.

L’arbitrage final entre remplacement identique et amélioration ciblée dépend du retour d’expérience : reproduire à l’identique lorsque l’application fonctionne de manière satisfaisante, envisager un upgrade (étanchéité renforcée, matériau inox, classe de jeu adaptée) lorsque des défaillances récurrentes ou un environnement difficile le justifient. Cette décision, fondée sur l’analyse des contraintes opérationnelles réelles, transforme une opération de maintenance corrective en opportunité d’amélioration continue de la fiabilité industrielle.
